Kompleksowy przewodnik po kondensatorach filmowych DC: wybór, aplikacje i zalety

Zrozumienie kondensatorów filmowych DC i ich podstawowa funkcjonalność

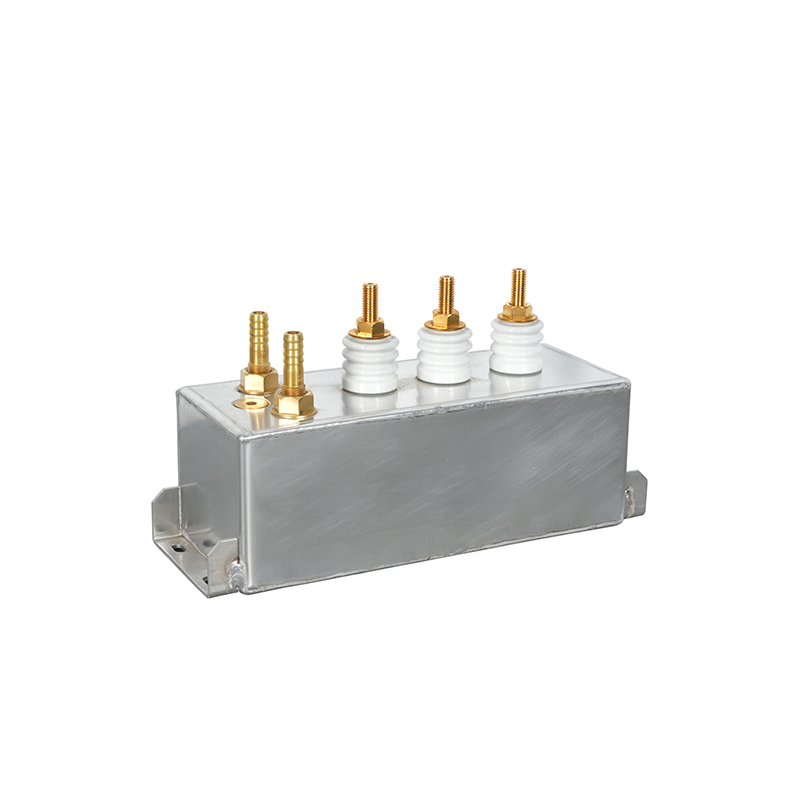

Kondensatory filmowe DC stanowią krytyczną kategorię pasywnych komponentów elektronicznych specjalnie zaprojektowanych do użytku w obwodach prądu stałego (DC). W przeciwieństwie do ich elektrolitycznych odpowiedników, kondensatory te wykorzystują cienką folię plastikową jako materiał dielektryczny, który jest starannie metalizowany lub wyposażony w elektrody foliowe. Ta podstawowa budowa jest źródłem ich znanej stabilności, niezawodności i doskonałych właściwości elektrycznych. Są one niezbędne w szerokiej gamie zastosowań, od filtrowania i tłumienia szumu po obwody magazynowe i obwody. Termin DC Film kondensatora Oznacza specjalistyczny obiekt produkcyjny poświęcony precyzyjnej inżynierii i wytwarzaniu tych komponentów, koncentrując się na surowej kontroli jakości, aby spełnić wymagające wymagania nowoczesnej elektroniki. Zrozumienie wewnętrznych właściwości tych kondensatorów jest pierwszym krokiem w kierunku wykorzystania pełnego potencjału w każdym projekcie.

Kluczowe właściwości elektryczne

Wydajność kondensatora filmu DC jest zdefiniowana przez kilka kluczowych właściwości elektrycznych, które inżynierowie muszą starannie rozważyć podczas procesu selekcji. Parametry te wpływają bezpośrednio na to, jak kondensator będzie się zachowywać w obwodzie i to, czy będzie on skutecznie wykonywać zamierzoną funkcję przez całą żywotność operacyjną.

• Wartość i tolerancja pojemności: Wskazuje to ilość energii elektrycznej, którą kondensator może przechowywać. Kondensatory filmowe są dostępne w szerokim zakresie wartości, zwykle od picofarad (PF) do mikrofarad (μF). Tolerancja określa dopuszczalne odchylenie od określonej nominalnej wartości pojemności, która jest często napięta dla rodzajów filmów (np. ± 1%, ± 5%).
• Napięcie znamionowe (napięcie robocze DC): Jest to maksymalne ciągłe napięcie prądu stałego, które można zastosować do kondensatora bez rozkładu ryzyka. Ważne jest, aby wybrać kondensator z oceną napięcia, który przekracza maksymalne oczekiwane napięcie w obwodzie, w tym wszelkie przejściowe lub skokowe, aby zapewnić długoterminową niezawodność.
• Współczynnik rozpraszania (DF) lub Tan δ: Ten parametr mierzy nieodłączną utratę energii w kondensatorze. Niższy współczynnik rozpraszania jest zawsze pożądany, ponieważ wskazuje na wyższą wydajność i mniejsze podgrzewanie, co jest szczególnie ważne w zastosowaniach o wysokiej częstotliwości lub o dużej mocy.
• Odporność na izolację (IR): Mierzy to oporność materiału dielektrycznego w celu upływu prądu. Wysoka odporność na izolację jest znakiem rozpoznawczym wysokiej jakości kondensatorów filmowych, zapewniając minimalną utratę energii poprzez wyciek w czasie.
• Równoważna oporność szeregowa (ESR): Choć zazwyczaj bardzo niski w kondensatorach filmowych, ESR jest skutecznym oporem szeregowym z kondensatorem, który odpowiada za wszystkie straty. Niski ESR ma kluczowe znaczenie dla zastosowań obejmujących prądy o wysokiej falistości, na przykład w przełączaniu zasilaczy.

Wybieranie odpowiedniego kondensatora filmowego DC do projektu

Wybór optymalnego kondensatora folii DC to dopracowany proces, który wykracza poza po prostu dopasowanie ocen pojemności i napięcia. Obejmuje to głębokie zrozumienie środowiska zastosowania, naprężenia elektrycznego i oczekiwań wydajności. Błąd w selekcji może prowadzić do przedwczesnej awarii, awarii obwodu lub nieefektywnego działania. Dlatego wymagane jest systematyczne podejście, zważenie zalet i ograniczeń różnych filmów dielektrycznych w stosunku do konkretnych wymagań projektu. Ta sekcja poprowadzi Cię przez krytyczne czynniki decyzyjne, pomagając z pewnością poruszać się po procesie selekcji i zapewnianie, że wybrany komponent nie tylko pasuje do schematu, ale także wyróżnia się w realizacji.

Porównanie typowych rodzajów filmów dielektrycznych

Rodzaj folii z tworzywa sztucznego stosowanego jako dielektryk jest głównym wyróżnikiem różnych kondensatorów folii DC. Każdy materiał oferuje unikalny zestaw kompromisów między kosztami, wielkością, właściwościami elektrycznymi i stabilnością temperatury. Poniższa tabela zawiera porównawczy przegląd najbardziej rozpowszechnionych filmów dielektrycznych stosowanych w branży. To porównanie jest niezbędne do dokonania świadomego wyboru, ponieważ dielektryk dyktuje podstawowe zachowanie kondensatora.

Poniższa tabela przedstawia kluczowe różnice między warstwami poliester (PET), polipropylenem (PP), naftalanem polietylenowym (PIN) i siarczkiem polifenylenowym (PPS). Na przykład, podczas gdy poliester oferuje dobrą równowagę kosztów i wydajności dla zastosowań DC ogólnego przeznaczenia, polipropylen jest lepszy dla zastosowań o wysokiej częstotliwości i o dużej mocy ze względu na jego wyjątkowo niski współczynnik rozpraszania. I odwrotnie, naftalan polietylenowy zapewnia lepszą stabilność temperatury niż poliester, co czyni go odpowiednim dla bardziej wymagających środowisk.

To szczegółowe porównanie pokazuje, że nie ma jednego „najlepszego” dielektryki; Wybór jest całkowicie zależny od aplikacji. Zrozumienie tych właściwości materialnych jest podstawowym aspektem pracy wykonanej w dowolnej renomowanej DC Film kondensatora , gdzie koncentruje się na dopasowaniu odpowiedniego materiału do potrzeb klienta.

Względy środowiskowe i operacyjne

Oprócz specyfikacji elektrycznych środowisko operacyjne fizyczne odgrywa kluczową rolę w długowieczności i niezawodności kondensatora filmu DC. Czynniki takie jak temperatura otoczenia, wilgotność, naprężenie mechaniczne i warunki lutowania muszą być starannie ocenione.

• Zakres temperatur: Każdy kondensator jest oceniany dla określonego zakresu temperatur roboczych. Niezbędne jest upewnienie się, że ten zakres obejmuje zarówno temperaturę roboczą w stanie ustalonym, jak i wszelkie potencjalne skoki termiczne w sprzęcie. Długotrwałe narażenie na temperatury poza oceną drastycznie skróci życie komponentu.
• Wilgotność i trudne środowiska:
• W przypadku zastosowań narażonych na wysoką wilgotność lub atmosferę żrącą, kondensatory z solidnym kapsułkowaniem (np. Pokładka żywicy epoksydowej, hermetycznie zamknięte metalowe przypadki), aby zapobiec wnikowi wilgoci, które mogą degradować właściwości dielektryczne i prowadzić do katastrofalnej awarii.
• Solidność mechaniczna: Konstrukcja kondensatora musi wytrzymać mechaniczne wibracje i wstrząsy związane z jego zastosowaniem. Na przykład kondensatory w systemach motoryzacyjnych lub lotniczych wymagają specjalnie zaprojektowanych potencjalnych klientów i wewnętrznej konstrukcji, aby zapobiec pęknięciu.
• Wymagania dotyczące łatwości: W zastosowaniach o krytycznym bezpieczeństwie kondensatory mogą wymagać przestrzegania określonych ocen łatwości (np. UL 94 V-0), aby zapobiec propagowaniu pożaru w przypadku awarii komponentu.

Rozwiązanie tych rozważań z góry jest kluczowe dla Jak wybrać kondensator filmu DC Link W przypadku długoterminowej niezawodności zapewnienie wybranego komponentu będzie działać konsekwentnie przez cały okres życia produktu końcowego.

Podstawowe zastosowania i przypadki użycia we współczesnej elektronice

Unikalna kombinacja właściwości oferowanych przez kondensatorów filmowych DC sprawia, że ​​są one elementem z wyboru w różnorodnym spektrum systemów elektronicznych. Ich zdolność do radzenia sobie z wysokimi napięciami, wykazywania niskich strat i utrzymania stabilności w różnych warunkach odblokowuje funkcje, które są trudne do osiągnięcia z innymi technologiami kondensatorów. Od konwersji i kontroli władzy po precyzyjne przetwarzanie sygnałów, kondensatory te cicho umożliwiają postęp technologiczny w różnych branżach. W tej sekcji zagłębiono się w najważniejsze obszary zastosowania, ilustrując, dlaczego głębokie zrozumienie tych zastosowań jest niezbędne dla każdego inżyniera projektowego lub specjalistę ds. Zakupów pracujących z DC Film kondensatora .

Systemy zasilania i konwersji

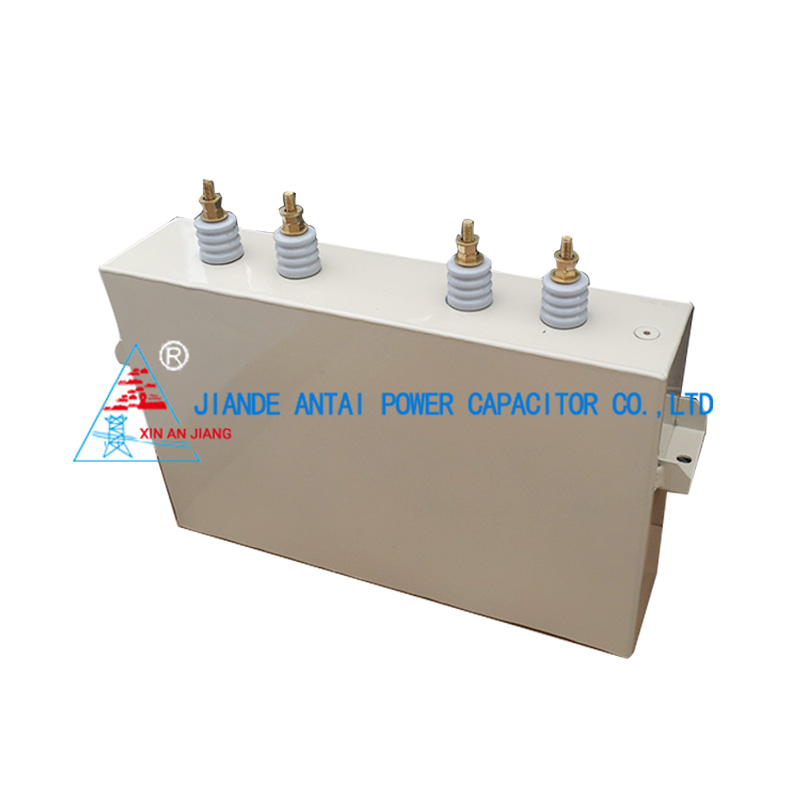

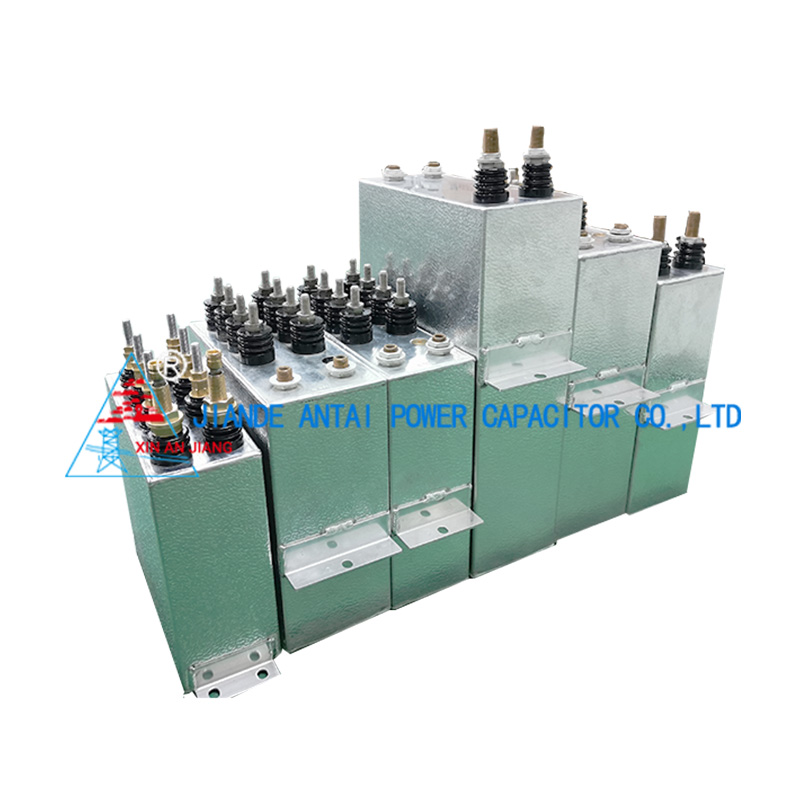

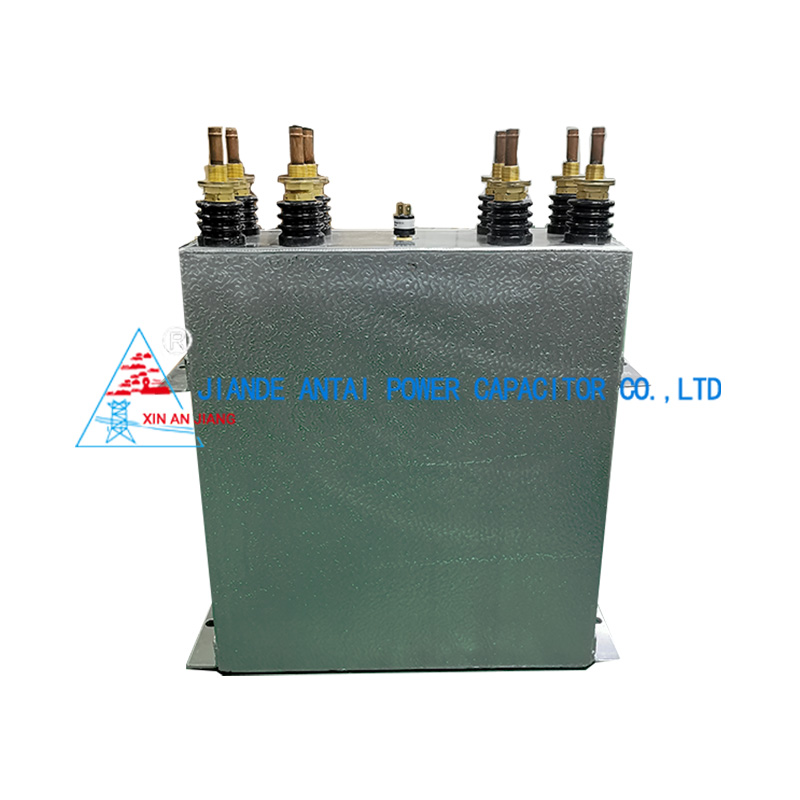

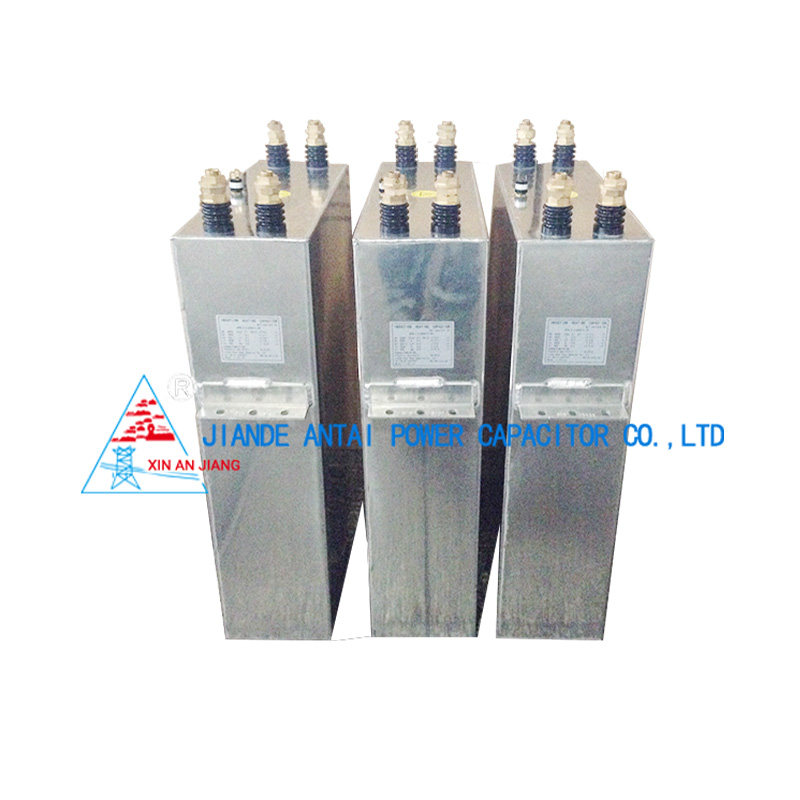

Być może najszerszym obszarem zastosowań dla kondensatorów filmowych DC jest Power Electronics. Są to podstawowe komponenty w zasilaczy trybu przełącznika (SMP), falowników, konwerterów i napędów silnikowych. W tych systemach wykonują kilka kluczowych funkcji, które są niezbędne do wydajnego i stabilnego działania.

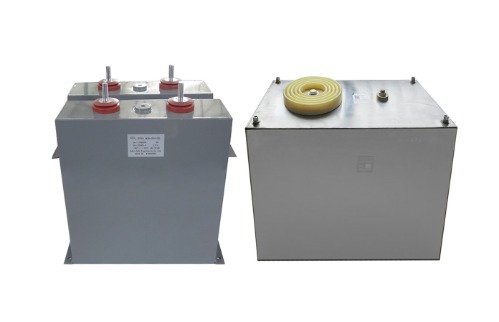

• Kondensatory DC-Link: W falownikach i konwerterach, które zmieniają prąd stały na prąd przemienny lub na inne napięcie prądu stałego, kondensator DC-Link znajduje się między prostownikiem a etapem falownika. Jego podstawową rolą jest stabilizacja napięcia magistrali DC poprzez pochłanianie i dostarczanie prądów wysokiej falowania, minimalizując w ten sposób fluktuacje napięcia. Jest to wymagająca aplikacja, która wymaga kondensatorów z niskim ESR i ESL do obsługi wysokich prądów falowych bez nadmiernego ogrzewania.
• Filtrowanie wejściowe/wyjściowe: Kondensatory filmowe są używane zarówno na stadiach wejściowych, jak i wyjściowych zasilania, aby odfiltrować zakłócenia elektromagnetyczne (EMI) i szumu o wysokiej częstotliwości. Zapewnia to zgodność z przepisami kompatybilności elektromagnetycznej (EMC) i zapewnia czystą moc wrażliwym komponentom niższym.
• Obwody snubber: Używane w urządzeniach przełączających, takich jak IGBT i MOSFET, kondensatory snubbera chronią te półprzewodniki poprzez ograniczenie szybkości wzrostu napięcia (DV/DT) i tłumiąc skoki napięcia, które występują podczas przejściu przełączania. Ta aplikacja wymaga pojemników o doskonałych właściwościach samopoziomowych i możliwościach obsługi impulsów.

Proces selekcji dla Zastosowania kondensatorów folii wysokiego napięcia W mocy elektroniki jest szczególnie rygorystyczna, koncentrując się na wytrzymałości impulsów, obecnej obsłudze RMS i zarządzaniu termicznym, aby zapewnić niezachwianą niezawodność infrastruktury krytycznej.

Zaawansowane i niszowe aplikacje

Poza głównym nurtem elektroniki mocy najwyższe cechy kondensatorów filmowych umożliwiają ich zastosowanie w kilku zaawansowanych i niszowych polach, w których wydajność nie może być naruszona.

Systemy energii odnawialnej

W falownikach słonecznych (PV) i konwerterach turbin wiatrowych kondensatory filmowe DC są stosowane w obwodzie DC-Link. Muszą działać niezawodnie przez dziesięciolecia pod zmiennym poziomem mocy i często w trudnych warunkach środowiskowych. Ich długie życie i stabilność sprawiają, że idealnie pasują do tych zastosowań zielonej energii, w których konserwacja i wymiana są kosztowne i niepożądane.

Pojazdy elektryczne i hybrydowe (EV/HEV)

Łagoty napędowe pojazdów elektrycznych w dużej mierze polegają na kondensatorach filmowych o wysokiej wydajności DC. Są one używane w głównych falownikach trakcyjnych, które napędzają silniki, w pokładowych ładowarkach oraz w konwerterach DC-DC. Tutaj muszą wykazywać wyjątkowe wydajność w środowisku wysokiej temperatury kaptura i mieć integralność mechaniczną, aby wytrzymać ciągłe wibracje. To jest kluczowy obszar, w którym pytanie kondensator filmowy vs kondensator ceramiczny dla wysokiej częstotliwości jest rozstrzygany na korzyść typów filmów ze względu na ich wyższą stabilność pojemności i obsługę napięcia.

Pulsowany sprzęt i sprzęt medyczny

Zastosowania takie jak defibrylatory, maszyny MRI i systemy laserowe wymagają kondensatorów, które mogą rozładować bardzo dużą ilość energii w bardzo krótkim czasie. Specjalistyczne kondensatory folii DC, często z metalowanymi konstrukcjami elektrod, są zaprojektowane w celu bezpiecznego i wielokrotnego i wielokrotnego i wielokrotnego i wielokrotnego i wielokrotnego i wielokrotnego i wielokrotnego i wielokrotnego i wielokrotnego.

Zalety w zakresie alternatywnych technologii kondensatorów

Podczas projektowania obwodu inżynierowie mają wybór spośród kilku technologii kondensatorów, głównie ceramicznych, elektrolitycznych (aluminium i tantalu) oraz folii. Każdy ma swoje miejsce, ale kondensatory filmowe DC oferują przekonujący zestaw zalet, które czynią z nich preferowane rozwiązanie w wielu scenariuszach. Zrozumienie tych korzyści jest kluczem do doceniania ich propozycji wartości i uzasadnia ich specyfikację w projektach, w których wydajność, długowieczność i bezpieczeństwo są najważniejsze. Ta analiza porównawcza podkreśla, dlaczego kondensatorzy filmowe często przewyższają swoje alternatywy, stanowiąc wyraźniejsze uzasadnienie ich wyboru.

Film vs. Ceramic Contactors (MLCCS)

Wielowarstwowe kondensatory ceramiczne (MLCC) są popularne ze względu na ich małe i doskonałe reakcje o wysokiej częstotliwości. Jednak w przypadku wielu aplikacji DC kondensatory filmowe mają wyraźne zalety, szczególnie jeśli chodzi o kondensator filmowy vs kondensator ceramiczny dla wysokiej częstotliwości Aplikacje zasilania.

• Stabilność pojemności: Pojemniki ceramiczne, szczególnie te wykonane z dielektryków klasy 2 (takich jak X7R, X5R), wykazują znaczną zmianę pojemności przy zastosowanym napięciu i temperaturze odchylenia DC. Pojemniki filmowe, zwłaszcza polipropylen, oferują niezwykle stabilne wartości pojemności w różnych warunkach elektrycznych i środowiskowych, co ma kluczowe znaczenie dla obwodów czasowych, filtrowania i rezonansowych.
• Obsługa napięcia: Podczas gdy istnieją MLCC o wysokim napięciu, kondensatory filmowe są na ogół łatwiej dostępne i opłacalne w przypadku zastosowań DC o wysokim napięciu (np. Powyżej 500 V). Nie cierpią również na mikrofonikę i efekty piezoelektryczne, które nękają kondensatory ceramiczne.
• Tryb niezawodności i awarii: Kondensatory filmowe są znane z „samozapowawczej” właściwości, w której zlokalizowany podział dielektryczny odparowuje otaczającą metalizację, izolując usterkę i umożliwiając kondensatorowi kontynuowanie funkcjonowania. Ceramiczne kondensatory mogą zawieść zwarcie, które mogą być katastrofalne dla obwodu.

Film vs. kondensatory elektrolityczne

Aluminiowe kondensatory elektrolityczne są często wybierane ze względu na ich wysoką pojemność na objętość i opłacalność. Niemniej jednak kondensatory filmowe przewyższają je w kilku kluczowych obszarach, uzasadniając ich użycie w bardziej wymagających aplikacjach.

• Długowieczność i życie: Kondensatory elektrolityczne mają ograniczony czas życia, często określony ilościowo w tysiącach godzin, ponieważ ich elektrolit stopniowo wysycha. Kondensatory folii, nie mają ciekłego elektrolitu, mają wyjątkowo długą żywotność, zwykle przekraczającą 100 000 godzin i nie podlegają mechanizmom zużycia w ten sam sposób.
• Wydajność elektryczna: Kondensatory filmowe mają znacznie niższą równoważną oporność serii (ESR) i niższy współczynnik rozpraszania w szerokim zakresie częstotliwości. To sprawia, że ​​są znacznie bardziej wydajne w zastosowaniach o wysokich prądach falowych, zmniejszając wytwarzanie ciepła i poprawiając ogólną wydajność systemu.
• Polaryzacja i niezawodność: Kondensatory elektrolityczne są spolaryzowane, co oznacza, że ​​muszą być połączone z prawidłową polaryzacją DC lub zawiedzie. Kondensatory filmowe są niepolaryzowane, upraszczając instalację i eliminując ryzyko niepoprawnej awarii polaryzacji. Ponadto solidna konstrukcja kondensatorów filmowych sprawia, że ​​są mniej podatne na wstrząs i wibracje.

Ta analiza podkreśla dlaczego dla Kondensator z filmu Power DC DC Wymagania, na przykład w automatyzacji przemysłowej lub infrastrukturze energii odnawialnej, technologia filmowa jest jednoznacznym wyborem w stosunku do elektrolityki.

Zapewnienie niezawodności i długoterminowych wyników

Określenie wysokiej jakości kondensatora filmu DC jest tylko częścią równania dla pomyślnego projektu. Zapewnienie jego niezawodności w stosunku do zamierzonej żywotności produktu wymaga starannej uwagi na warunki wyodrębnienia, instalacji i operacji. Nieodłączną odporność kondensatorów filmowych może być naruszona przez niewłaściwe użycie, co prowadzi do awarii terenowych, których można było łatwo zapobiec. W tej sekcji przedstawiono najlepsze praktyki i kluczowe rozważania dotyczące maksymalizacji wydajności i długowieczności tych komponentów w systemach elektronicznych. Przestrzeganie tych wytycznych jest praktyką popieraną przez każdą renomowaną DC Film kondensatora i jest niezbędny do budowania trwałych i godnych zaufania produktów.

Krytyczna praktyka napięcia i obniżania temperatury

Obniżenie to praktyka obsługi komponentu poniżej jego maksymalnych ograniczeń znamionowych w celu zwiększenia niezawodności i przedłużenia żywotności usług. W przypadku kondensatorów folii DC dwa najbardziej krytyczne parametry do odchylenia to napięcie i temperatura.

• Napięcie: Jest to standardowa i wysoce zalecana praktyka do zastosowania współczynnika wynoszącego wynoszącego co najmniej 20% w stosunku do napięcia DC ocen kondensatora. Na przykład kondensator oceniony dla 100 V DC nie powinien być poddawany ciągłym napięciom powyżej 80 V w aplikacji. Margines ten uwzględnia przejściowe napięcia, skoki i długoterminowe zużycie dielektryczne, znacznie zmniejszając prawdopodobieństwo awarii dielektrycznej.
• Obłączenie temperatury: Podobnie kondensator powinien być obsługiwany w temperaturze znacznie poniżej maksymalnej temperatury znamionowej. Utrzymanie temperatury rdzenia kondensatora (czyli temperatury otoczenia plus wewnętrzne ogrzewanie z prądu tętnienia) co najmniej 10-20 ° C poniżej maksymalnej oceny może znacznie zwiększyć jego żywotność operacyjną. Zasadniczo, na każde 10 ° C zmniejszenie temperatury roboczej, długość życia kondensatora folii w przybliżeniu podwaja się.

Zrozumienie i wdrażanie Jak przetestować Kondensator z filmu DC dla niepowodzenia jest częścią solidnego procesu zapewniania jakości, ale zapobieganie niepowodzeniu poprzez rozważne wyeliminowanie jest znacznie bardziej skuteczną strategią.

Zalecenia dotyczące obsługi, przechowywania i lutowania

Procesy obsługi fizycznej i montażu mogą również wpływać na wydajność kondensatorów filmowych. Wytyczne producenta są najważniejsze.

• Naprężenie mechaniczne: Unikaj poddania korpusu kondensatora, a zwłaszcza prowadzących do nadmiernego stresu zginania lub mechanicznego. W przypadku kondensatorów promieniowych ołów przewody powinny być wygięte nie bliżej niż określona odległość (np. 3-5 mm) od enkapsulacji, aby uniknąć uszkodzenia kontaktu wewnętrznego.
• Warunki przechowywania: Kondensatory filmowe powinny być przechowywane w chłodnym, suchym środowisku. Chociaż są mniej higroskopowe niż MLCC, przedłużająca się ekspozycja na wysoką wilgotność jest nadal niepożądana. W przypadku urządzeń montowanych na powierzchni bardzo ważne jest, aby przestrzegać instrukcji dotyczących poziomu wrażliwości na wilgoć producenta (MSL), aby zapobiec „popcornowaniu” podczas lutowania.
• Profile lutownicze: Przestrzegaj ściśle do zalecanych profili temperatury lutowania i czasów dostarczonych w arkuszu danych producenta. Nadmierne ciepło podczas lutowania fal lub odpływu może uszkodzić wewnętrzną strukturę i stopić dielektryk filmu z tworzywa sztucznego, trwale degradując wydajność kondensatora.
