Kompleksowy przewodnik po kondensatorach chłodzonych wodą: zwiększanie wydajności i trwałości

Zrozumienie podstaw kondensatorów chłodzonych wodą

Kondensatory chłodzone wodą stanowią krytyczny postęp w zarządzaniu energią cieplną w układach elektronicznych i elektrycznych dużej mocy. W przeciwieństwie do swoich chłodzonych powietrzem odpowiedników, te wyspecjalizowane komponenty wykorzystują doskonałe właściwości wody w zakresie wymiany ciepła w celu rozproszenia nadmiaru ciepła, utrzymując w ten sposób optymalną temperaturę pracy i zapewniając niezrównaną niezawodność i wydajność w wymagających zastosowaniach.

Czym dokładnie jest kondensator chłodzony wodą?

Kondensator chłodzony wodą to pasywny element elektroniczny przeznaczony do magazynowania i uwalniania energii elektrycznej, zintegrowany z wewnętrznym mechanizmem chłodzącym, który cyrkuluje wodę w celu usunięcia ciepła powstałego podczas jego pracy. Konstrukcja ta ma ogromne znaczenie w zastosowaniach, w których wysokie prądy tętnienia i szybkie cykle ładowania i rozładowania generują znaczne obciążenie termiczne, które, jeśli nie zostanie kontrolowane, może spowodować degradację materiałów dielektrycznych, zwiększyć równoważną rezystancję szeregową (ESR) i ostatecznie doprowadzić do przedwczesnej awarii. Podstawowa zasada opiera się na fakcie, że woda ma znacznie wyższą pojemność cieplną właściwą i przewodność cieplną w porównaniu z powietrzem, co pozwala jej znacznie efektywniej absorbować i odprowadzać ciepło.

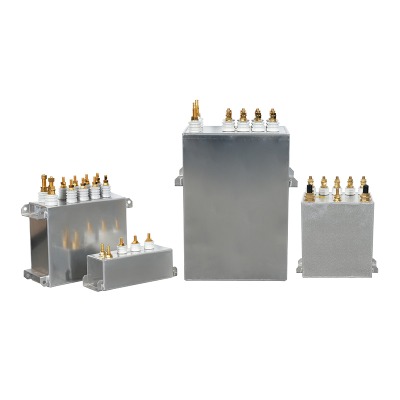

Konstrukcja zazwyczaj obejmuje metalową obudowę, często miedzianą lub aluminiową, która zawiera element kondensatora (połączenie elektrod i dielektryka). Obudowa ta została zaprojektowana z wewnętrznym labiryntem lub kanałami, które umożliwiają przepływ chłodziwa w pobliżu części wytwarzających ciepło. Porty wlotowe i wylotowe są przystosowane do podłączenia do zewnętrznego układu chłodzenia. Cały zespół jest hermetycznie uszczelniony, aby zapobiec wyciekowi chłodziwa do elementu kondensatora i odwrotnie. Wybór chłodziwa może się różnić; chociaż woda dejonizowana jest powszechna ze względu na jej doskonałe właściwości termiczne i niską przewodność elektryczną, czasami stosuje się mieszaniny z glikolem lub innymi inhibitorami, aby zapobiec zamarzaniu lub korozji.

Krytyczna rola chłodzenia w funkcjonowaniu kondensatora

Ciepło jest głównym wrogiem każdego kondensatora. Żywotność kondensatora jest odwrotnie proporcjonalna do jego temperatury roboczej; na każde 10°C wzrostu powyżej temperatury znamionowej żywotność jest zwykle skracana o połowę. Prawo Arrheniusa dotyczące współczynnika awaryjności podkreśla znaczenie skutecznego zarządzania ciepłem. W kondensatorach chłodzonych wodą aktywny układ chłodzenia bezpośrednio przeciwdziała tej degradacji termicznej. Utrzymując temperaturę rdzenia w bezpiecznych granicach, kondensatory te mogą:

• Utrzymuj wyższe wartości znamionowe prądu tętniącego bez obniżania wartości znamionowych.
• Utrzymuj stabilne wartości pojemności i ESR przez dłuższy okres.
• Niezawodne działanie w środowiskach o wysokiej temperaturze otoczenia.
• Osiągnij znacznie dłuższą żywotność w porównaniu do jednostek chłodzonych powietrzem o podobnych parametrach.

Dzięki temu są niezastąpione tam, gdzie awaria nie wchodzi w grę i gdzie pasywne metody chłodzenia są po prostu niewystarczające.

Kluczowe zalety wdrożenia chłodzenia wodnego w systemach pojemnościowych

Integracja technologii chłodzenia wodą z kondensatorami przynosi wiele korzyści, które bezpośrednio przekładają się na ulepszenia na poziomie systemu. Zalety te są najbardziej widoczne w zastosowaniach wymagających dużej gęstości mocy, gdzie przestrzeń jest ograniczona, a wydajność jest najważniejsza.

Doskonałe zarządzanie ciepłem i gęstość mocy

Najważniejszą zaletą jest radykalna poprawa odprowadzania ciepła. Przewodność cieplna wody jest około 25 razy większa niż powietrza, a jej ciepło właściwe jest około cztery razy większe. Oznacza to, że układ chłodzenia wodą może usunąć tę samą ilość ciepła przy znacznie mniejszym przepływie objętościowym i niższym wzroście temperatury samego płynu chłodzącego. Więc, kondensator chłodzony wodą dla falownika dużej mocy systemy można zaprojektować tak, aby były bardziej kompaktowe przy tej samej mocy lub mogły obsługiwać znacznie większą moc w tej samej obudowie. Prowadzi to do ogólnego wzrostu gęstości mocy całego systemu, co jest kluczowym czynnikiem w nowoczesnej elektronice, takiej jak falowniki energii odnawialnej i napędy silników przemysłowych.

Zwiększona niezawodność i żywotność

Konsekwentne utrzymywanie niższych temperatur roboczych sprawia, że ​​kondensatory chłodzone wodą są narażone na mniejsze naprężenia termiczne. Procesy elektrochemiczne prowadzące do odparowania elektrolitu i stopniowej degradacji dielektryka ulegają znacznemu spowolnieniu. Powoduje to wolniejszy dryft kluczowych parametrów, takich jak pojemność i ESR, w czasie. Na przykład, gdy standardowy kondensator może wykazywać 20% utratę pojemności po 10 000 godzin w temperaturze 85°C, chłodzony wodą odpowiednik pracujący w temperaturze 55°C może wykazywać jedynie 5% utratę pojemności po tym samym czasie, skutecznie podwajając lub nawet potrajając żywotność komponentu i zmniejszając całkowity koszt posiadania poprzez rzadsze wymiany.

Wybór odpowiedniego kondensatora chłodzonego wodą do danego zastosowania

Wybór odpowiedniego kondensatora chłodzonego wodą to złożony proces, który wymaga dokładnego rozważenia parametrów elektrycznych, termicznych i mechanicznych. Błędny wybór może prowadzić do nieodpowiedniej wydajności lub awarii systemu.

Krytyczne parametry elektryczne

Podstawowymi specyfikacjami elektrycznymi pozostają pojemność (µF), napięcie znamionowe (VDC) i prąd tętnienia (Arms). Jednak w przypadku chłodzenia wydajność prądu tętniącego jest znacznie zwiększona. Aby poznać wartości znamionowe prądu tętniącego przy różnych natężeniach przepływu chłodziwa i temperaturach, należy koniecznie zapoznać się z arkuszami danych producenta. The Kondensator chłodzony wodą o niskim ESR jest szczególnie poszukiwany w zastosowaniach takich jak przetwornice częstotliwości i nagrzewanie indukcyjne, ponieważ niski ESR minimalizuje wewnętrzne wytwarzanie ciepła (straty I²R), ułatwiając pracę układu chłodzenia i poprawiając ogólną wydajność. Ponadto wartość pojemności musi być stabilna w zamierzonym zakresie częstotliwości i temperatury zastosowania.

Względy termiczne i mechaniczne

Opór cieplny pomiędzy rdzeniem kondensatora a chłodziwem (Rth) jest kluczową wartością. Niższa wartość Rth wskazuje na bardziej wydajną konstrukcję, która skuteczniej przekazuje ciepło do chłodziwa. Parametr ten zależy od konstrukcji wewnętrznej, zastosowanych materiałów i natężenia przepływu chłodziwa. Wymagane natężenie przepływu i spadek ciśnienia na kondensatorze muszą być zgodne z istniejącą pompą układu chłodzenia. Fizycznie typy złączy (gwintowane porty do węży) i ich orientacja muszą być zgodne z układem systemu. Na przykład: kompaktowy kondensator chłodzony wodą do nagrzewania indukcyjnego musi mieć nie tylko odpowiednie parametry elektryczne, ale także obudowę pasującą do często ciasnych pomieszczeń zasilacza do ogrzewania indukcyjnego.

Różnorodne zastosowania przemysłowe kondensatorów chłodzonych wodą

Unikalne zalety kondensatorów chłodzonych wodą sprawiają, że są one wybieranym elementem w szerokim spektrum gałęzi przemysłu ciężkiego. Ich zdolność do radzenia sobie z ekstremalnymi obciążeniami elektrycznymi przy zachowaniu niskiej temperatury stanowi podstawę niezawodności wielu nowoczesnych technologii.

Energoelektronika i Energia Odnawialna

W dziedzinie energii odnawialnej wielkoskalowe falowniki słoneczne i wiatrowe przekształcają prąd stały na prąd przemienny zgodny z siecią. Proces ten wiąże się z wysokimi częstotliwościami przełączania i znacznymi prądami tętniącymi w kondensatorach obwodu pośredniego. Tutaj, chłodzony wodą kondensator obwodu prądu stałego Jednostki są rozmieszczone w celu zapewnienia stabilności i trwałości. Wytrzymują wysokie prądy tętniące, a zintegrowane chłodzenie utrzymuje je w stabilnej temperaturze, zapobiegając ucieczce ciepła i zapewniając dziesięciolecia niezawodnej pracy przy minimalnej konserwacji, co ma kluczowe znaczenie w przypadku odległych i niedostępnych instalacji, takich jak morskie farmy wiatrowe.

Przemysłowe procesy ogrzewania i topienia

Indukcyjne systemy ogrzewania i topienia działają przy wysokich częstotliwościach (od kHz do MHz) i bardzo wysokich poziomach mocy (często mierzonych w megawatach). Kondensatory zbiornikowe stosowane w obwodach rezonansowych tych systemów są poddawane działaniu ogromnych prądów i intensywnych pól elektromagnetycznych. Jakiś Przemysłowy kondensator chłodzony wodą do pieca do topienia został specjalnie zaprojektowany do pracy w tym trudnym środowisku. Jego solidna konstrukcja i wydajne chłodzenie zapobiegają uszkodzeniu dielektryka pod ekstremalnymi obciążeniami elektrycznymi i termicznymi, umożliwiając ciągłą pracę w odlewniach i zakładach obróbki metali w celu topienia, kucia i obróbki cieplnej metali.

Sprzęt medyczny i naukowy

Zastosowania wymagające dużej mocy nie ograniczają się do przemysłu ciężkiego. Sprzęt taki jak rezonans magnetyczny (MRI) i akceleratory cząstek wymagają niezwykle stabilnych i wydajnych systemów elektrycznych. Kondensatory chłodzone wodą są stosowane we wzmacniaczach gradientowych i wzmacniaczach RF takiego sprzętu, gdzie ich stabilność i niezawodność nie podlegają negocjacjom w celu zapewnienia dokładnej diagnostyki i pomiarów naukowych.

Analiza porównawcza: chłodzenie wodą a chłodzenie powietrzem dla kondensatorów

Aby naprawdę docenić wartość kondensatorów chłodzonych wodą, niezbędne jest bezpośrednie porównanie z tradycyjnymi metodami chłodzonymi powietrzem. Różnice są znaczne i wpływają na prawie każdy aspekt projektu i działania systemu.

Poniższa tabela przedstawia najważniejsze różnice pomiędzy tymi dwiema metodami chłodzenia:

Jak pokazuje tabela, wybór nie polega na tym, co jest ogólnie lepsze, ale na tym, co jest bardziej odpowiednie dla konkretnego zastosowania. Chłodzenie wodne to jednoznaczny wybór pozwalający przesuwać granice mocy i niezawodności.

Najlepsze praktyki dotyczące instalacji, konserwacji i integracji systemów

Właściwa instalacja i staranna konserwacja mają kluczowe znaczenie dla wykorzystania pełnych korzyści i trwałości kondensatora chłodzonego wodą. Zaniedbanie tych aspektów może prowadzić do wycieków, zatykania, korozji i katastrofalnych awarii.

Właściwe techniki instalacji

Montaż mechaniczny musi być pewny, ale nie powinien zniekształcać obudowy kondensatora, ponieważ może to spowodować naprężenie spawów i uszczelek. W przypadku każdego osprzętu montażowego niezwykle istotne jest przestrzeganie wartości momentu obrotowego podanych przez producenta. Połączenia hydrauliczne wymagają szczególnej uwagi. Używaj odpowiednich uszczelek (np. O-ringów, podkładek) i unikaj nadmiernego dokręcania złączy, ponieważ może to spowodować uszkodzenie portów. Kondensator należy ustawić w taki sposób, aby podczas napełniania układu można było łatwo usunąć powietrze z jego wewnętrznych kanałów. W idealnym przypadku porty powinny być skierowane pionowo w górę. Pętla chłodząca powinna zawierać filtr wychwytujący cząstki stałe, które mogłyby zatkać wąskie wewnętrzne kanały kondensatora.

Bieżąca konserwacja i monitorowanie

Niezbędny jest harmonogram konserwacji zapobiegawczej. Płyn chłodzący należy regularnie sprawdzać pod kątem jakości, w tym poziomu pH, przewodności elektrycznej i obecności inhibitorów. Zdegradowany płyn chłodzący może prowadzić do wewnętrznej korozji i platerowania, co drastycznie zmniejsza wydajność chłodzenia i może powodować zwarcia elektryczne. Układ należy okresowo przepłukiwać i uzupełniać świeżym, odpowiednim płynem chłodzącym (np. wodą dejonizowaną z dodatkami antykorozyjnymi). Regularnie sprawdzaj wszystkie węże, zaciski i złączki pod kątem oznak zużycia, pęknięć lub wycieków. Monitorowanie temperatury płynu chłodzącego wpływającego i wypływającego z kondensatora może dostarczyć cennych informacji diagnostycznych; rosnąca delta-T (różnica temperatur) może wskazywać zmniejszony przepływ z powodu zatkania lub problemu z pompą, lub zwiększone wytwarzanie ciepła przez sam kondensator, sygnalizując potencjalną zbliżającą się awarię.

Rozwiązywanie typowych problemów w systemach kondensatorów chłodzonych wodą

Nawet przy perfekcyjnym projekcie i instalacji mogą pojawić się problemy. Zrozumienie sposobu diagnozowania typowych problemów jest kluczem do minimalizacji przestojów.

Identyfikowanie i usuwanie wycieków płynu chłodzącego

Wyciek jest najbardziej natychmiastową i oczywistą przyczyną awarii. W przypadku wykrycia płynu chłodzącego należy natychmiast wyłączyć system, aby zapobiec uszkodzeniu podzespołów elektrycznych. Sprawdź wzrokowo wszystkie połączenia zewnętrzne i obudowę kondensatora źródła. Drobne nieszczelności na armaturze można często usunąć poprzez dokręcenie połączenia lub wymianę uszczelki. Jeżeli jednak wyciek następuje z samego korpusu kondensatora (pęknięcie lub uszkodzona spoina), należy wymienić jednostkę. Użycie testera ciśnienia w pętli chłodzącej podczas konserwacji może pomóc w identyfikacji powolnych wycieków, które nie są natychmiast widoczne.

Rozwiązanie problemu zmniejszonej wydajności chłodzenia

Jeśli kondensator nagrzewa się bardziej niż zwykle, przyczyną jest często układ chłodzenia, a nie kondensator. Najpierw sprawdź natężenie przepływu płynu chłodzącego; zatkany filtr, uszkodzona pompa lub śluza powietrzna w pętli mogą poważnie zmniejszyć przepływ. Następnie sprawdź jakość płynu chłodzącego; zanieczyszczony płyn chłodzący o wysokiej przewodności lub narośli biologicznych może osadzać kamień na powierzchniach wewnętrznych, działając jako izolator termiczny. Należy również sprawdzić zewnętrzny wymiennik ciepła (radiator), aby upewnić się, że skutecznie odprowadza ciepło do otoczenia (np. nie jest zatkany kurzem). Jeśli wszystko to zostanie wykluczone, sam kondensator może ulec uszkodzeniu, objawiając się wzrostem zastępczej rezystancji szeregowej (ESR), która generuje więcej ciepła przy tym samym prądzie. Pomiar ESR kondensatora może to potwierdzić.

Przyszłość technologii chłodzenia kondensatorów

Ewolucja kondensatory chłodzone wodą jest w toku, napędzany nieustannym zapotrzebowaniem na większą moc, mniejsze rozmiary i większą niezawodność. Przyszłe trendy wskazują na integrację inteligentnych funkcji monitorowania bezpośrednio z zespołem kondensatora. Czujniki do pomiaru w czasie rzeczywistym temperatury wewnętrznej, ciśnienia, a nawet ESR mogą dostarczać dane dotyczące konserwacji predykcyjnej, ostrzegając sterowniki systemu o zbliżających się problemach, zanim spowodują przestoje. Co więcej, badania nad nowymi materiałami dielektrycznymi charakteryzującymi się niższymi stratami i wyższą tolerancją temperaturową będą działać synergicznie z zaawansowanymi technikami chłodzenia, tworząc następną generację rozwiązań w zakresie pojemnościowego magazynowania energii o ultrawysokiej mocy.
